主要尺寸和性能数据
d |
395 mm |
内径 |
0 mm |
螺母直径，上偏差 |
|
-0.023 mm |
螺母直径，下偏差 |
|
D |
525 mm |
外径 |
0 mm |
外径，上偏差 |
|
-0.028 mm |
外径，下偏差 |
|
H |
65 mm |
高度 |
Cr |
121,000 N |
基本额定动载荷, 径向 |
C0r |
390,000 N |
基本额定静载荷，径向 |
Ca |
214,000 N |
基本额定动载荷, 轴向 |
C0a |
1,540,000 N |
基本额定静载荷，轴向 |
nG |
650 1/min |
极限转速 |
≈m |
32.2 kg |
重量 |

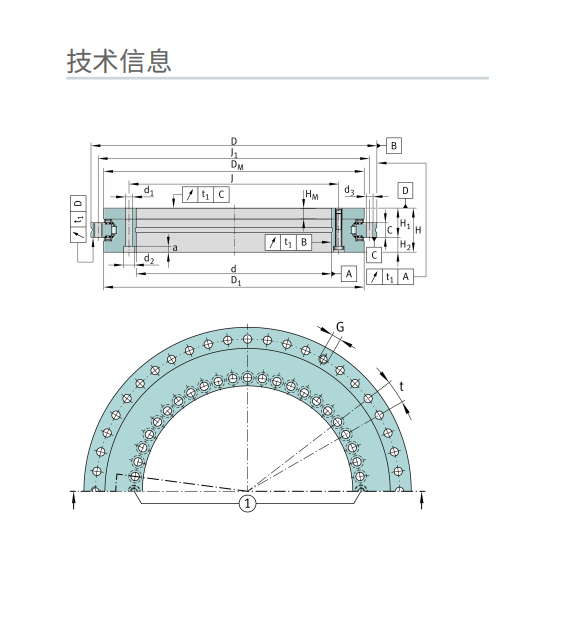

安装尺寸
J |
415 mm |
内圈固定孔节圆直径 |
J1 |
505 mm |
外圈固定孔节圆直径 |
d1 |
9.3 mm |
内圈固定孔直径 |
d2 |
15 mm |
固定孔沉孔直径 |
a |
8.2 mm |
固定孔沉孔深度 |
46 |
内圈固定孔数量 |
|
d3 |
9.3 mm |
外圈固定孔直径 |
45 |
外圈固定孔数量 |
|
n |
48 |
节圆量 |
t |
7.5 ° |
节圆分离角度 |
G |
0 |
螺纹拉拔孔 |
3 |
螺纹拉拔孔数量 |
|
MA |
34 Nm |
锁紧力矩 |
2 |
固定螺钉数量 |
|
t1 |
6 µm |
Axial and radial runout, measurement standard; Measured on mounted bearing, with ideal adjacent construction. |
尺寸
H1 |
42.5 mm |
外圈接触面高度 |
0.06 mm |
Height contact face outerring H1 upper tolerance |
|
-0.07 mm |
Height contact face outerring H1 lower tolerance |
|
H2 |
22.5 mm |
外圈接触面高度 |
HM |
17.5 mm |
Height shaft washer |
D1 max |
487.7 mm |
内圈最大板直径 |
DM |
485.02 mm |
Diameter of dimensional scale on shaft locating washer |
C |
20 mm |
外圈宽度 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
caL |
7,800 N/µm |
轴承定位轴向刚度 |
crL |
2,000 N/µm |
轴承径向刚度 |
ckL |
195,000 Nm/mrad |
轴承定位倾斜刚度 |
caW |
23,400 N/µm |
滚动体组轴向刚度 |
crW |
8,700 N/µm |
滚动体组径向刚度 |
ckW |
582,000 Nm/mrad |
滚动体组倾斜刚度 |
Mm |
4,254 kg*cm2 |
旋转外圈惯性质量矩 |
Mm |
8,352 kg*cm2 |
旋转内圈惯性质量矩 |
