主要尺寸和性能数据
d |
60 mm |
内径 |
D |
110 mm |
外径 |
B |
37.1 mm |
宽度 |
B1 |
53.1 mm |
偏心套总宽度 |
Cr |
52,000 N |
基本额定动载荷, 径向 |
C0r |
36,000 N |
基本额定静载荷，径向 |
Cur |
1,710 N |
疲劳极限载荷, 径向 |
≈m |
1.419 kg |
重量 |

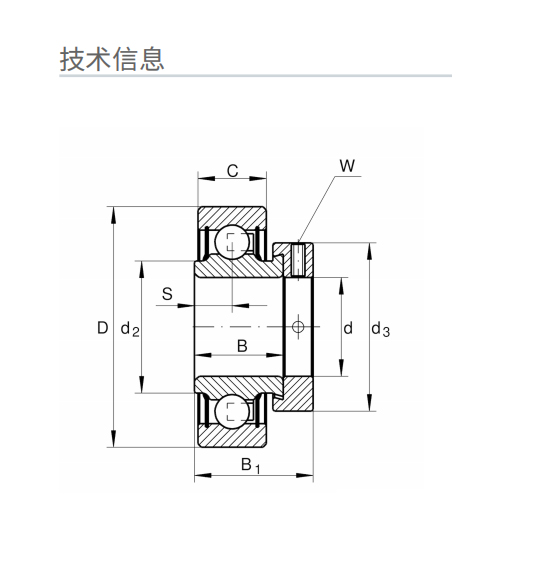

尺寸
C |
24 mm |
外圈宽度 |
S |
13.5 mm |
滚道距离 |
d2 |
72 mm |
密封内圈挡边直径 |
d3 |
84 mm |
偏心套/锁紧螺母外径 |
W |
5 mm |
平面宽度 |
计算因素
f0 |
14.3 |
计算系数 |
